簽單時間：2012.8



客戶簡介：浙江ZZLL食品有限公司是20世紀初創辦的一家專業食品企業。公司生產廠房建筑面積9400平方米，擁有加工生產機械30余套，擁有強大的技術力量，嚴格按照QS和HACCP食品安全管理體系，以現代化管理制度高效運行。多年來連續榮獲知名商標和農產品展銷會優質產品獎。



案例說明：

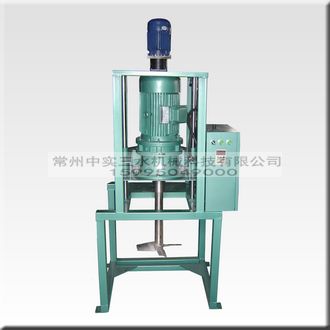

    這是一個有特殊要求和難度要求的升降攪拌機項目，難點就是要在一個非常有挑戰性的奇形怪狀的空間里，要將一臺巧妙地升降攪拌機安裝進去，安全可靠地?cái)嚢枳鳂I(yè)。



    總體上歸納，這個設備提出了3項基本動作要求：

    1.升降動作：將螺帶攪拌桿升起來或放入反應釜

    2.轉動動作：使反應釜上方空間位置讓出來便于上蓋

    3.卸料動作（攪拌桿底部出料的位置必須加設一個推動出料的裝置）。



    在以上3點中，其中第一點的升降動作這一項最關鍵、最有挑戰性，設計中面臨這樣幾個問題：

    1.如果采用液壓升降的升降方式，沒有液壓缸的高度，不能采用。

    2.如果采用我們常用的動力頭后置式的電動升降攪拌機的結構方式，升起來的時候，動力頭會碰到頂部一個鋼筋混凝土橫梁，也不能采用。



    針對這2個難點，最后，我們做出了一個令客戶比較滿意的設計方案：

    1.采用我們最擅長的電動升降機構，避免受到升降行程的限制；

    2.動力頭前置，配置一款垂直軸的減速機，將上部空間給節省出來，后部位置設置配重模塊。
